Solutions logicielles pour le cintrage de tubes
Sur une cintreuse CNC, la préparation d’une nouvelle pièce mobilise souvent la machine : saisie du programme au pupitre, essais, ajustements. Nos solutions déplacent ce travail en amont et sécurisent la production grâce à la simulation 3D et à la détection des collisions entre le tube, l’outillage et la machine.

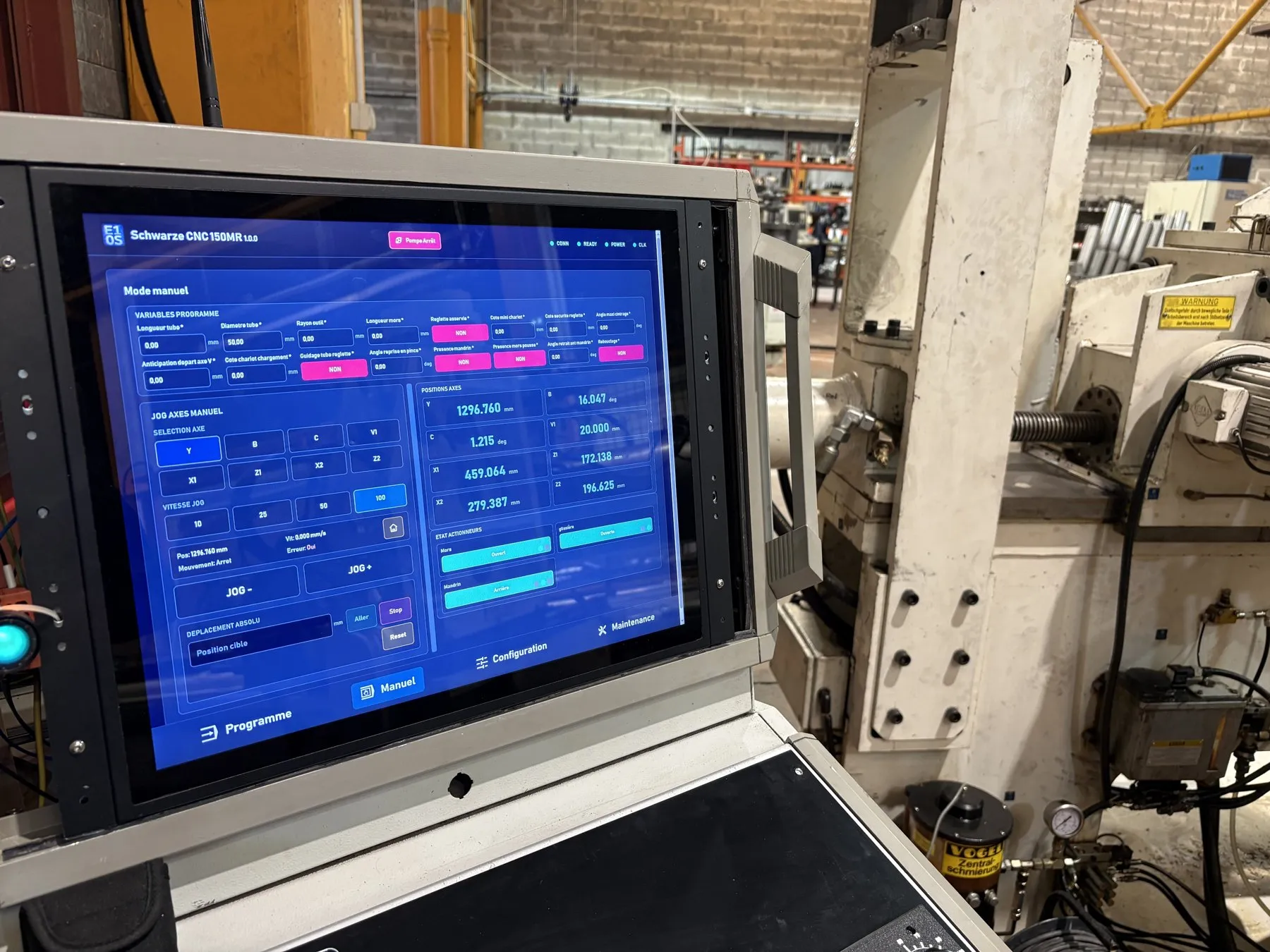

Interface E1OS Cintrage
Cintreuses rétrofitées
Interface opérateur des cintreuses dont la commande a été remplacée par E1OS sur architecture Siemens S7-1500.
- Programmes de cintrage au format Sinumerik (SPF / MPF)
- Modes manuel, automatique et maintenance
- Tableau de cintrage, réglage de l’outillage
- Simulation 3D avec détection de collision avant exécution
- Pupitre de commande dédié
En service chez Lyon Cintrage sur une cintreuse Schwarze CNC150MR.
BendUi
Cintreuses pilotées par Sinumerik
En cours de développement
Interface de conduite destinée aux cintreuses équipées d’une commande numérique Sinumerik 840D sl, ONE ou 828D. Elle s’intègre via OPC UA, sans modifier le pilotage d’origine : la commande numérique, les fonctions de sécurité et l’asservissement restent ceux du constructeur.

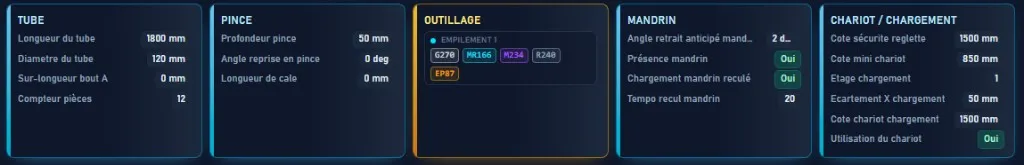

- Formulaire pièce paramétrable : tube, pince, outillage, mandrin, chargement
- Vues LRA, XYZ et YBC, valeurs théoriques et corrigées

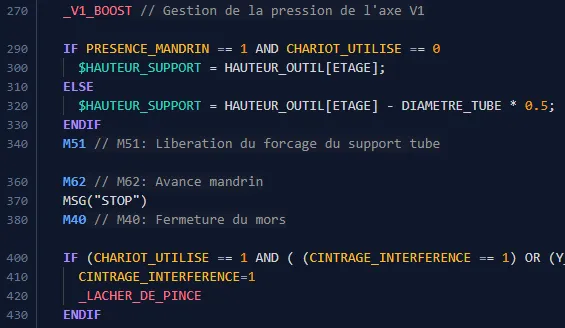

- Éditeur de programmes ISO avec dictionnaire de commandes propre à la machine
- Conduite du cycle, mode manuel et gestion des alarmes Sinumerik

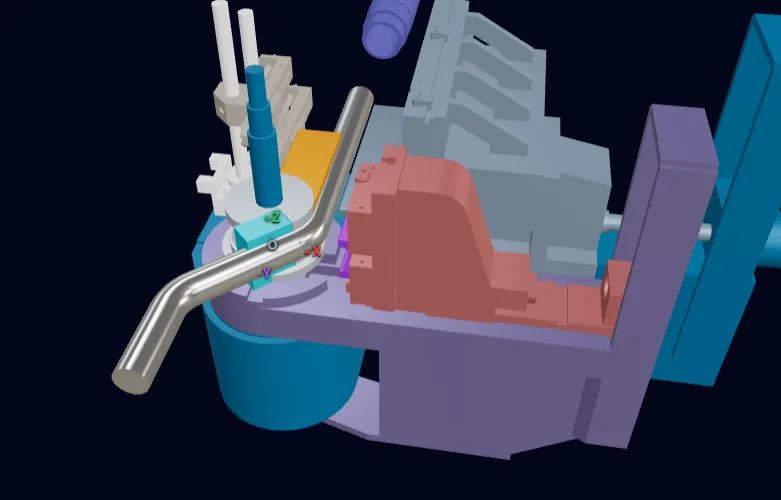

- Simulation 3D et détection de collision avant exécution
- Reprise des corrections d’un bras de mesure
- Import de programmes multi-formats
- Accès multi-postes depuis un navigateur
OmniBend
Préparation au bureau des méthodes
Logiciel de préparation et de simulation des programmes de cintrage, utilisable hors de l’atelier. La machine reste en production pendant la préparation des nouvelles pièces.
- Bibliothèque de machines
- Saisie de la pièce et du tableau de cintrage
- Simulation basique de faisabilité, puis simulation avancée sur le programme ISO
- Détection exacte des collisions
Origine
Ces solutions sont issues du rétrofit d’une cintreuse CNC réalisé pour Lyon Cintrage : remplacement de la commande, conception d’un pupitre dédié et développement d’une interface intégrant la simulation 3D.
Présenter votre parc de cintreuses
Indiquez-nous le modèle de vos machines et leur commande numérique : nous vous orienterons vers la solution adaptée.
